<mark id="6hhx5"></mark>

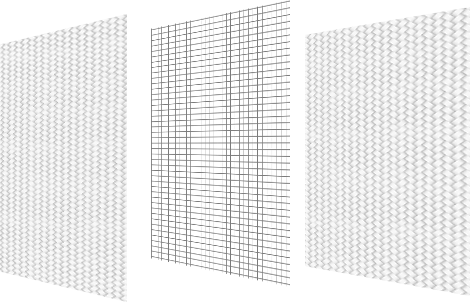

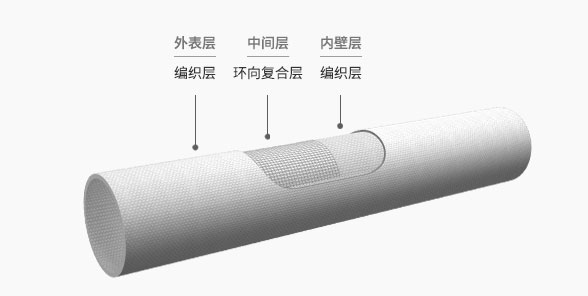

BWFRP電力、通信管道采用高性能纖維復合材料和環氧樹脂為原材料，由編織層、中間層、外表層構成，通過高性能纖維縱向和橫向相互交錯編織拉擠成型。具有“環剛度高、拉伸強度高、耐高低溫、電絕緣性高、導熱性優越、耐腐蝕/耐水、阻燃、安全環保、管材輕便”等特性。產品具備傳統管材無可比擬的優勢，深受廣大客戶和市場的青睞！
①環剛度高
③抗拉力強
⑤內壁光滑
⑦導熱性優
⑨耐腐耐水
②耐高低溫
④電絕緣高
⑥阻熱性強
⑧易運易裝
⑩安全環保
| 規格型號（mm） | 尺寸（mm）/d | 尺寸（mm）/t | 重量（kg/m） | 行業標準環鋼度要求（kpa） | 實測結果（kpa） |
|---|---|---|---|---|---|
| 通信管 | |||||
| BWFRP100x2.0x6000 | 100 | 2.0 | 1.3 | 8.0 | 10 |
BWFRP100x3.0x6000
| 通信管道 | |||
|---|---|---|---|
| 檢測項目 | 標準值 | 檢測方法 | |
| 外觀 | 導管色澤均勻：內外表面無龜裂、分層、針孔、毛邊、雜志、貧膠區、氣泡等缺陷：內外表面光滑平整，不得有凹凸不平：導管兩端面平齊，無毛邊、毛刺。 | 目測 | |
| 尺寸 | 內徑（單位mm） | 99.5-100.5 | 游標卡尺 |
| 厚度（單位mm） | 1.9 - 2.1 | ||
| 拉伸強度（單位Mpa） | ≥200 | DL/T802.2--2017 | |
| 浸水后拉伸強度（單位Mpa） | ≥105 | DL/T802.2--2017 | |
| 巴式強度 | ≥38 | GB/T3854-2005 | |
| 環剛度（5%）（單位Mpa） | ≥8 | GB/T3854-2005 | |
| 負荷變形溫度（Tfel.8）℃ | ≥160 | GB/T1634.2-2004 | |
| 落錘沖擊 | 管壁結構不應有明顯分層、裂痕或破裂 | DL/T802.2--2017 | |
| 接頭密封性能 | 0.1Mpa水壓下保持15min接頭不應滲水、漏水 | DL/T802.2--2017 | |
| 浸水后壓扁先載荷保留率% | ≥85 | GB/T5352-2005 | |
| 堿金屬氧化物含量% | ≤0.8 | GB/T1549-2008 | |
| 氧指數% | ≥26 | GB/T8924-2005 | |
<mark id="6hhx5"></mark>
